振動篩配件

振動篩配件有振動篩密封條、密封件、橡膠圈、振動篩橡膠球、硅膠球、彈跳球、清網球、以及各種直徑橡膠球、振動篩彈簧、橡膠彈簧、復合彈簧、振動篩篩板、振動篩網架等等各種型號篩機配件，常規尺寸有大量備貨隨時歡迎選購，特殊尺寸可預約定做，大漢公司專業的振動篩廠家，提供專業的篩分設備配件。

振動篩配件大全

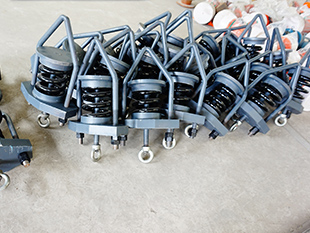

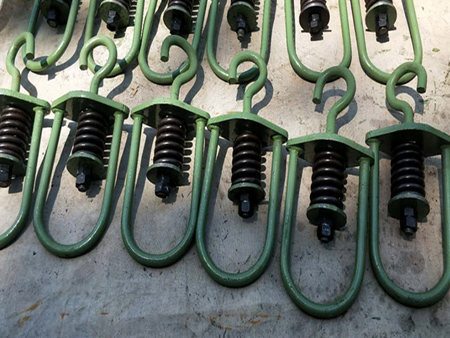

振動篩彈簧

振動篩彈簧是振動篩中常用的彈性元件，振動篩上的減振彈簧是連接篩體和底座的重要部分,在振動篩工作的過程中起到緩沖的作用,使物料可以在篩網上保持向前運動而不損傷振動篩，也是振動篩配件中易于損壞的部件。

--------------------------------- 復合彈簧 --------------------------------

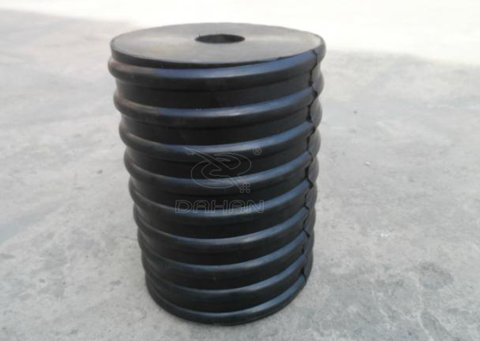

振動篩復合彈簧是由金屬螺旋彈簧及其外邊包裹的優質硫化橡膠共同構成。集金屬彈簧和橡膠彈簧的優點于一體，克服了金屬彈簧剛性大、工作噪音高及橡膠彈簧承重量小、形狀及機械性能穩定性差等缺點。具有更高的載荷量和大變形量、減震降噪效果更好、工作平穩、共振區間短等優點。廣泛應用于鐵路車輛和公路車輛、振動篩、振動磨、振動給料機以及其他振動機械的支撐隔振設備上。復合彈簧價格在50元之300元不等，具體價格要根據彈簧的型號而定。

規格 D×H×d﹝mm﹞	外徑D (mm)	內徑d (mm)	自由高度H (mm)	工作變形量FV (cm)	剛度KL (kg/cm)	工作載荷 (Pa)
Ф150×138×Ф55	150	55	138	2	150—350	300—700
Ф150×150×Ф62	150	62	150	2	150—350	300—700
Ф150×190×Ф62	150	62	190	3	180—600	500—1800
Ф150×200×Ф100	150	100	200	3	180—600	500—1800
Ф150×210×Ф50	150	50	210	3	180—600	500—1800
Ф150×310×Ф50	150	50	310	3	180—600	500—1800
Ф150×310×Ф100	150	100	310	3	180—600	500—1800
Ф180×110×Ф90	180	90	110	3	180—600	500—1800
Ф180×120×Ф90	180	90	120	3	180—600	500—1800
Ф180×130×Ф100	180	100	130	3	180—600	500—1800
Ф180×140×Ф90	180	90	140	3	240—660	700—2000
Ф180×150×Ф100	180	100	150	3	240—660	700—2000
Ф180×160×Ф90	180	90	160	3	240—660	700—2000
Ф180×170×Ф90	180	90	170	3	240—660	700—2000
Ф180×180×Ф90	180	90	180	2—3	250—1000	750—3000

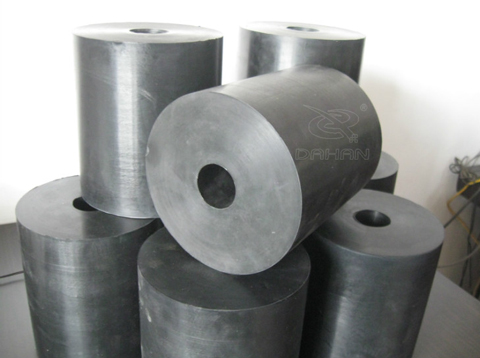

--------------------------------- 橡膠彈簧-------------------------------

振動篩橡膠彈簧是一種高彈性體,制作材料有普通橡膠。橡膠彈簧彈性模量小，受載后有較大的彈性變形，借以吸收沖擊和振動。它能同時受多向載荷，但耐高溫性和耐油性比鋼彈簧差。如有特殊要求可用耐油橡膠制成。該產品減振效果好,共振領域小,使用壽命長,成本低,還有良好的耐寒性,優良的氣密性,防水性,電絕緣性,是減振的選擇。

規格 D×H×d﹝mm﹞	外徑D (mm)	內徑d (mm)	自由高度H (mm)	工作變形量FV (cm)	剛度KL (kg/cm)	工作載荷 (Pa)
Ф50×50×Ф18	50	18	50	0.8	50	80
Ф60×60×Ф20	60	20	60	0.8	60	100
Ф80×80×Ф25	80	25	80	0.8	100	200
Ф80×80×Ф30	80	30	80	0.8	100	200
Ф100×100×Ф25	100	25	100	1	140	500
Ф100×100×Ф30	100	30	100	1	140	500
Ф100×130×Ф30	100	30	130	1	150	550
Ф120×120×Ф30	120	30	120	1.2	220	600
Ф120×140×Ф30	120	30	140	1.2	230	650
Ф127×127×Ф30	127	30	127	1.2	230	640
Ф130×130×Ф30	130	30	130	1.3	240	680
Ф140×140×Ф30	140	30	140	1.4	300	700
Ф140×160×Ф30	140	30	160	1.4	350	680
Ф140×160×Ф40	160	40	160	1.4	350	680
Ф160×160×Ф30	160	30	160	1.6	350	750
Ф160×160×Ф40	160	40	160	1.6	350	750
Ф160×160×Ф50	160	50	160	1.6	350	750
Ф160×160×Ф60	160	60	160	1.6	350	750
Ф160×235×Ф40	160	40	235	1.6	400	800
Ф160×240×Ф40	160	40	240	1.6	400	800
Ф180×180×Ф40	180	40	180	1.8	400	800
Ф180×240×Ф40	180	40	240	1.8	400	1000
Ф200×150	200		150	1.5	380	900
Ф200×150×Ф65	200	65	150	1.5	350	800
Ф200×200×Ф40	200	40	200	2	450	1000
Ф200×200×Ф50	200	50	200	2	450	1000
Ф200×300×Ф50	200	50	300	2	480	1300
Ф220×220×Ф40	220	40	220	2.2	500	1500
Ф220×220×Ф50	220	50	220	2.2	500	1500
Ф240×240×Ф50	240	50	240	2.4	550	1800
Ф250×250×Ф50	250	50	250	2.5	580	2000
Ф300×245×Ф80	300	80	245	1	480	2800

振動篩密封件

振動篩密封件是振動篩密封裝置中的元件，是振動篩中不可缺少的配件。

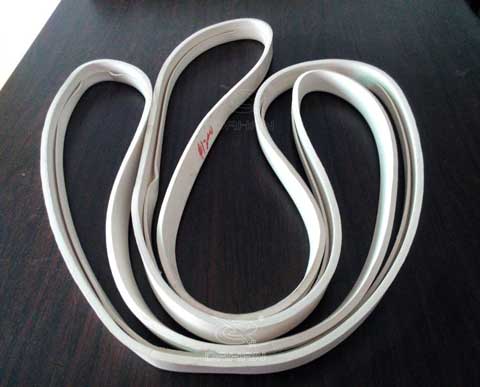

--------------------------------- 密封膠條 --------------------------------

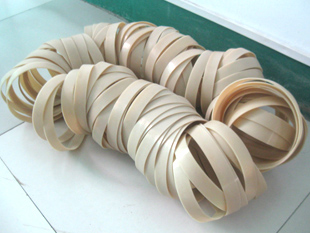

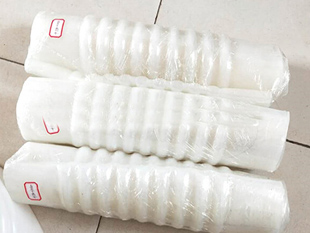

振動篩用密封膠條分為普通橡膠和食品硅膠兩種，食品硅膠條多用于食品行業和醫藥行業等有特殊要求的行業。在客戶無特殊要求情況下標準型振動篩上均配裝橡膠密封圈與橡膠球；硅膠、聚氨酯密封圈、聚四氟密封圈及硅膠球主要用于有特殊特性的物料，比如高溫、油性、腐蝕性等物料。

振動篩行業常用密封件類別有：U型、小u型，V型、P型、密封皮、橡膠球，擋球環等。

密封件材料分類為：橡膠密封條、硅膠、聚氨酯、工程塑料等。

常用膠條按形狀可分為U型與V型兩種。共成密封圈主要用于子母網分離式網架與防塵蓋上面，密封圈是為了更好的密封振動篩篩框之間的連接，防止物料外漏，同時減輕振動篩在振動中對篩框的破壞力。

主要用在振動篩網架,防塵蓋上，為了更好的密封振動篩篩框之間的連接，防止原料流體或固體微粒從相鄰結合面間泄漏，防止外界雜質如灰塵與水分等侵入機器設備內部的部件材料，同時減輕振動篩在振動中對篩框的破壞力，是振動篩配件中不可缺少的一部分。

振動篩彈跳球

--------------------------------- 彈跳球 --------------------------------

振動篩彈跳球一般用在旋振篩和直線振動篩中，能夠增加振動篩的透網率，增加物料的篩分程度。振動篩彈跳球有兩種橡膠彈跳球和硅膠彈跳球。

振動篩橡膠球振動篩分設備中是必不可少的備件之一。品種繁多，有可供人們作球類運動使用的，也有工業生產中需要的，本品為振動篩橡膠彈跳球，材質為橡膠，彈力好，耐磨，是振動篩分設備中是必不可少的備件之一。

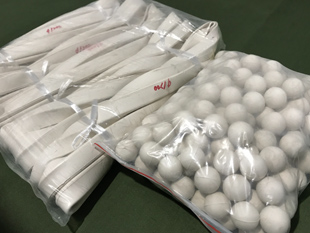

振動篩硅膠球是一種耐磨，耐高溫，彈跳性高的產品，與橡膠球相比，它具有、無污染、無味、無遷移無副作用等特點，所以經常用要求高的行業。在振動行業 里，硅膠球是振動篩分設備的主要配件，例如：直線振動篩，旋振篩在篩分食品行業的物料時經常用硅膠球而不用橡膠球來做配件，以保證生產的食品性。硅膠球用于清糧機、振動篩、醫療、礦山、化工、食品、金屬冶金等行業。硅膠球的規格：Φ20、Φ25、Φ28、Φ30、Φ35、Φ40、Φ45、Φ50、Φ100mm等。

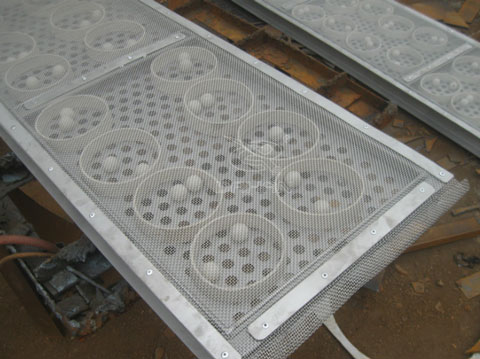

振動篩彈跳球作為一種清網裝置，振動篩配件中必不可少的一部分，它的主要作用是通過彈跳起到清理篩網孔中的堵塞物料,從而提高篩分效率、產量以及篩機使用壽命。

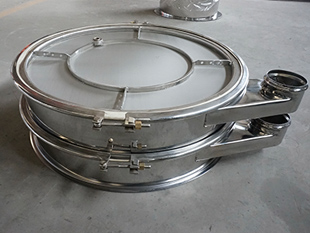

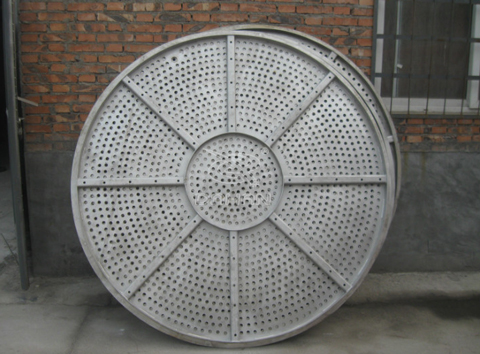

振動篩網架

振動篩中的網架的主要作用是用來固定篩網，使得篩網不偏移，也是主要的振動篩配件之一。

1、U型網架：又叫子母網結構，屬于振動篩普遍使用的類型，先用壓網工裝把粗絲徑的篩網固定在U型槽內，這層篩網稱之為目網，再將作業網固定平鋪在目網上邊，用卡箍固定四周，這種網架結構的特點便是更換作業網比較快，作業網下的目網其骨架效果，支撐作業篩網，保持篩面的平整度，減少物料沖擊壓塌作業網，同時又減少篩板上的彈跳球撞擊作業網，把作業網撞破，這種網架結構的缺陷便是母網與作業網堆疊部分，影響篩分面積。

2、子母扣網架：又叫公母槽法蘭網架，便是兩個法蘭一個凹槽，一個凸槽，把凸槽法蘭焊接在篩框內，以凹槽法蘭為活動件，將篩網放置在兩個法蘭中心，用螺絲鎖緊，篩面自然拉緊平展，一般12目-30意圖篩網多選用這種結構。

3、膠粘網架：該網架結構普遍在超聲波振動篩中，其優勢在于裝網速度快,由于篩網是直接使用膠粘在網架上,可以預先裝好一套備用,更換時直接連同篩網一起更換即可。

不同的振動篩配件

1、直線振動篩網架配件

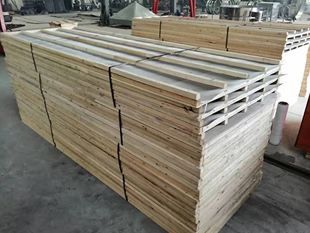

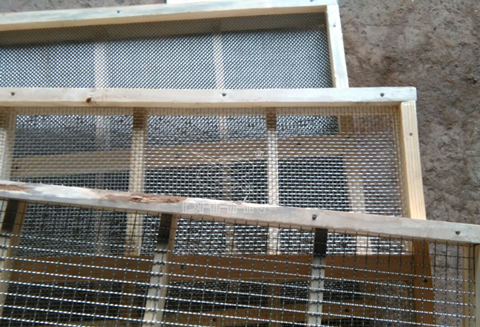

木質網架：采用木質原料，所以成本相較于勾板成本大大降低，更加耐用、更換簡單。

金屬網架：主要以Q235碳鋼或304不銹鋼為原材料，篩網結實耐用，且可保證物料篩分質量，可用于篩分大顆粒和比重較重的物料。

2、超聲波振動篩配件

① 超聲波換能器

超聲波換能器是一種能量轉換器件，是超聲波振動篩的核心裝置，加裝了該裝置的篩分設備可以有效的解決粘網、粘網、吸附、劇團、靜電、輕比重等堵網問題。常用的的換能器有 15KHz 20KHz 28KHz 35KHz 40KHz 55KHz 70KHz等產品 還可以根據客戶特殊要求設計制作非標換能器,以滿足各種需求。

② 超聲波振動篩電源

38KHz高頻大功率超聲波電源。內置微電腦芯片，可根據物料的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡單方便。長時間工作振蒎器發熱量低，工作狀態穩定。對解決篩網網孔堵塞問題起到了至關重要的作用，使振動篩能篩分的顆粒更精細，篩分的效率更高。

③ 超聲波振動篩網架

采用特制雙環結構，并且是一次沖壓成型的特殊網架。經過測量和設計它將充分發揮超聲波功效，并把振幅在篩網的整個區域合理分配，使超聲波能量在整個篩網網面能均勻傳遞。達到能量運用到篩分全過程。

振動篩配件選型須知

1、振動篩廠商生產的的彈簧是不相同的，如果您有需求請務必提供詳細數據。然后，準確測量振動篩配件的尺寸大小。

2、購買彈跳球時請說明材質（例如橡膠或硅膠）、直徑等參數數據。

3、振動篩網架確定需要的框架是否是內徑和外徑，空心網架還是實心網架，是否裝有橡膠球，是否和框焊接為一體，是否有子母槽等。在購買配件時一定要對自己的機械的參數十分了解，這樣才能買到參數合適的配件。

采購振動篩配件時應向廠家提供自己使用振動篩購買日期、設備型號、配件材質及工況使用情況，主要的還是配件使用部位細節圖，如果不是常規的振動篩還需要給廠家配上細節圖供廠家判斷，一般常規使用的振動篩配件只要是生產廠家地區一樣、型號一樣、網架結構一樣，其配件基本都是統一的，非相同地區的生產廠家使用的配件可能會有所差別。
