無軸滾筒篩

無軸滾筒篩介紹

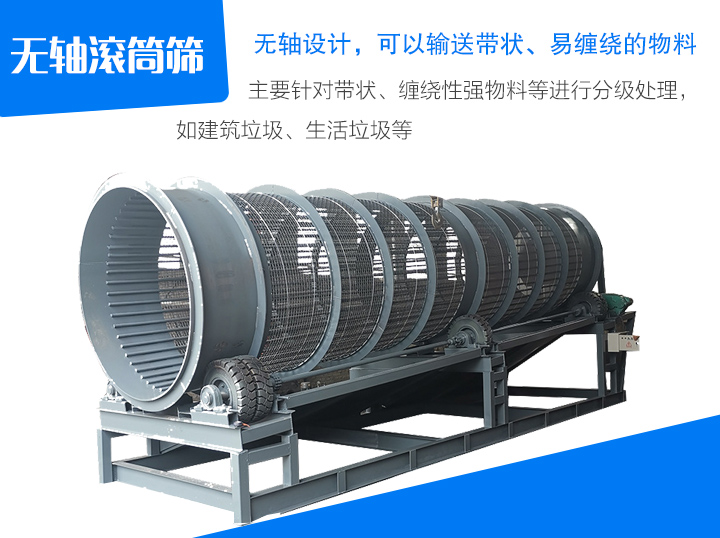

無軸滾筒篩采用無軸設計，主要針對帶狀、纏繞性強物料等進行分級處理，如建筑垃圾、生活垃圾等，廣泛用于耐火材料、煤炭、化肥、砂場石塊的分級，以及煤，焦炭，白灰，砂金礦等粘濕物料的篩選，使產品結構更勻整，以滿足生產需要。

無軸滾筒篩應用領域

無軸滾筒篩主要適用于城市生活垃圾、工業垃圾、建筑垃圾的篩分和分選，煤炭業用于塊煤與煤粉分離，化工行業選礦行業用于巨細塊狀物分離粉狀物，發電廠大塊木料與木屑的分離等，石塊和土塊的篩分和分選。

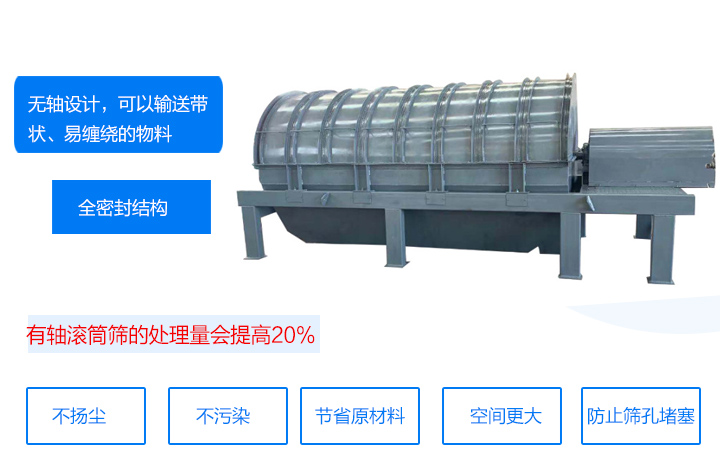

無軸滾筒篩特點

1、無軸設計，可以輸送帶狀、易纏繞的物料。

1、由于采用無軸設計，其產量比有軸滾筒篩的處理量會提高20%。

3、物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

4、滾筒體采用有效的全密封結構，不揚塵，不污染。

5、內部滾筒篩網配件采用分體設計，更加節省原材料，篩分物料的空間更大，檢修更方便。

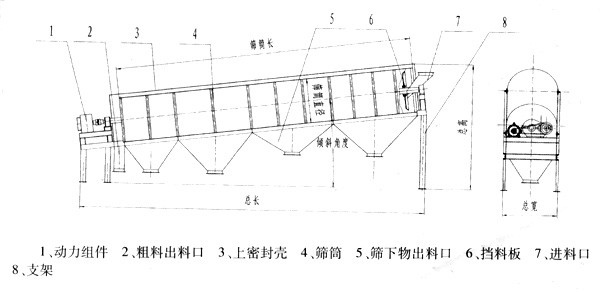

無軸滾筒篩結構

無軸滾筒篩結構主要包括傳動部分、減速機、傳動軸，主動包膠輥和從動包膠輥組成，支撐部分包括支架、固定進料口，筒體部分有滾圈和篩面組成，內置多層呈螺旋線布置普代刀組，可將各類帶狀垃圾成功劃開、篩分。

無軸滾筒篩傳動方式

無軸滾筒篩的傳動方式有三種，鏈條傳動、齒輪傳動、托輥傳動。

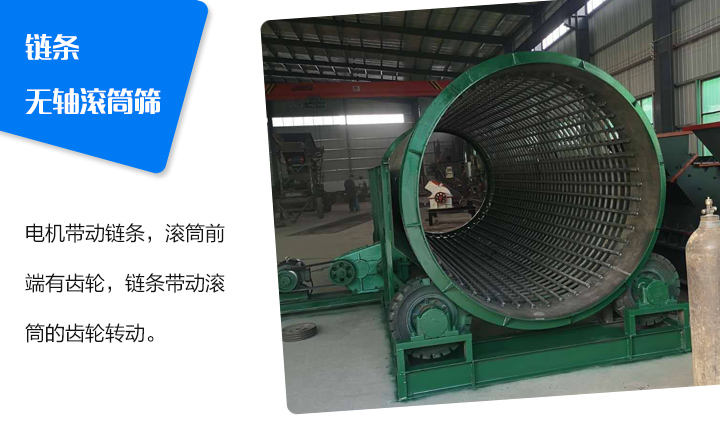

①鏈條無軸滾筒篩的運動方式是電機帶動鏈條，滾筒前端有齒輪，鏈條帶動滾筒的齒輪轉動。

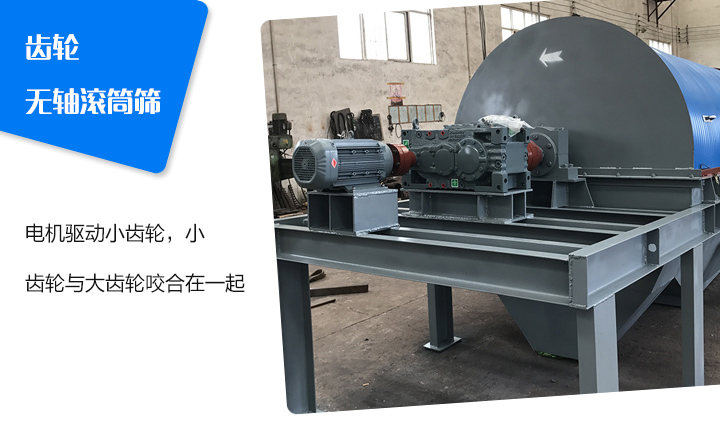

②齒輪無軸滾筒篩的運動方式是滾筒前端上裝有大齒輪，電機驅動小齒輪，小齒輪與大齒輪咬合在一起，通過齒輪的扭轉力帶動滾筒轉動。

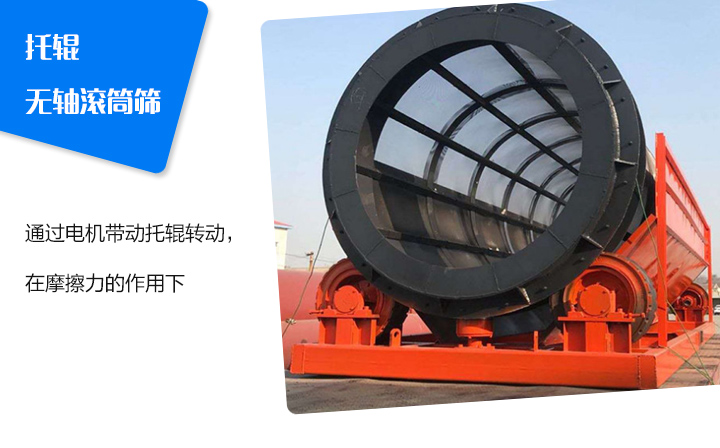

③托輥無軸滾筒篩的運動方式是滾筒放在四個或多個托輥上，通過電機帶動托輥轉動，在摩擦力的作用下，托輥帶動滾筒轉動。

無軸滾筒篩工作原理

機帶動咬合的小齒輪與滾筒的大齒輪轉動。滾筒裝置在驅動裝置的驅動下轉動，當物料進入滾筒篩后，由于滾筒的傾斜于轉動，使篩面上的物料翻轉與滾動，使合格物料經過滾筒篩后端出料口排出，不合格物料經滾筒篩尾部排料口排出。物料在滾筒篩內翻轉、滾動，卡在篩網上的物料易被彈出，不堵塞篩孔。

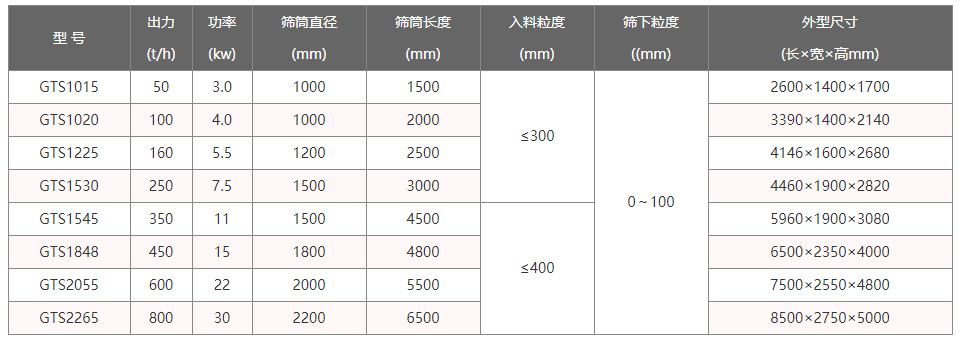

無軸滾筒篩技術參數

無軸滾筒篩使用說明

1、選擇合適的場地將設備放平放好，應首先確認地基有足夠的強度（必要時用混凝土硬化），以保證設備能夠正常安全工作；

 2、檢查各部位螺栓有無松動、各運行部位是否異常；

3、接通電源檢查電機及各個傳動部位工作是否正常；

4、空載試車，檢查電機、傳動部件溫升情況及是否有異響；

5、試車正常后方可加料工作，觀察出料是否正常，帶正常后關閉密封隔離罩，應先開皮帶機，再開滾筒篩，進料口加料要均勻不可過量；檢查出料粒徑和有無漏料及揚塵情況。

6、嚴禁帶負荷強行啟動，每班工作完畢停機前應將輸送機的 物料卸載完畢。
